01 · Teoria
Podstawy
Wiedza, którą pracownik powinien znać przed rozpoczęciem pracy na linii.
Oznaczenia palet, wózków i rolek
Firma stosuje wspólny system oznaczeń kolorystycznych. Przedostatnia cyfra numeru definiuje kolor etykiety — niezależnie od tego, czy oznaczenie dotyczy palety, wózka czy rolki.
PaletyP + liczba
WózkiW + liczba
Rolkir + liczba
Sprawdź oznaczenie
Wpisz oznaczenie palety, wózka lub rolki, aby sprawdzić kolor wynikający z przedostatniej cyfry.
Czysta grafika oznaczeń — szary pas wskazuje przedostatnią cyfrę, bezpośrednio przed końcową 1.
Uwaga — długość numerów: palety mają 3 lub 4 cyfry po literze P, wózki mają maksymalnie 3 cyfry po literze W, a rolki mają zawsze 4 cyfry po literze r. Kolor oznaczenia w każdym przypadku wyznacza przedostatnia cyfra.
Rodzaje papierów
W produkcji stosujemy poniższe kody. Litery oznaczają rodzinę papieru, a liczba jego gramaturę w g/m².
Przed rozpoczęciem cięcia zawsze upewnij się, że praca została wydrukowana na właściwym rodzaju papieru, zgodnym z kartą zlecenia.
Odkładanie prac na palety i wózki
Rodzaje opraw
Na kartach zleceń mogą pojawiać się również inne, dodatkowe oznaczenia opraw. Przy odkładaniu prac kierujemy się głównym oznaczeniem rodzaju oprawy — jednym z wymienionych w powyższej tabeli (m, ms, t, mBK, tBK). Pozostałe oznaczenia nie zmieniają zasad grupowania. Jeżeli głównego rodzaju oprawy nie można jednoznacznie ustalić, należy go wyjaśnić przed odłożeniem pracy.
Zasady odkładania
PaletyNa jednej palecie można łączyć zlecenia tylko o tym samym formacie i tym samym głównym typie oprawy, również gdy wydrukowano je na różnych papierach. Różne zlecenia oddzielamy tekturową przekładką.
WyjątkiDodruki (numer zlecenia zaczyna się od 1) oraz SYG / SYGNALNY odkładamy na wózek BL1 lub BL2 bez względu na format i oprawę.
Co można łączyć, a czego nie?
Można łączyćPrace o tym samym formacie oraz tej samej głównej oprawie, nawet gdy wydrukowano je na różnych rodzajach papieru. Różne zlecenia oddzielamy tekturową przekładką.
Nie można łączyćPrac o różnych rodzajach oprawy ani o różnych formatach, również gdy papier jest taki sam.
PapierRodzaj i gramatura papieru nie mają znaczenia przy grupowaniu prac na paletach. Liczy się format oraz główny rodzaj oprawy.
O rodzaju palety lub wózka decyduje główna oprawa i format, a nie papier. Nadal obowiązują szczególne zasady odkładania dodruków i egzemplarzy SYG / SYGNALNY na BL1 lub BL2.
Uproszczona karta zlecenia
Karta identyfikuje pracę i podaje najważniejsze informacje potrzebne do jej prawidłowego cięcia i odkładania.

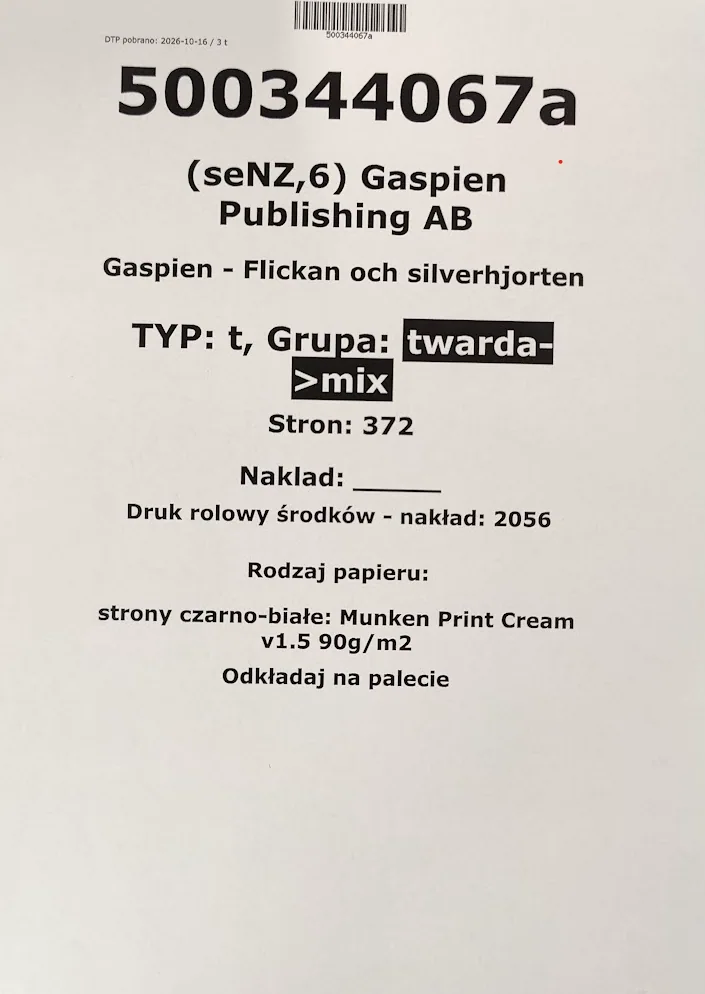

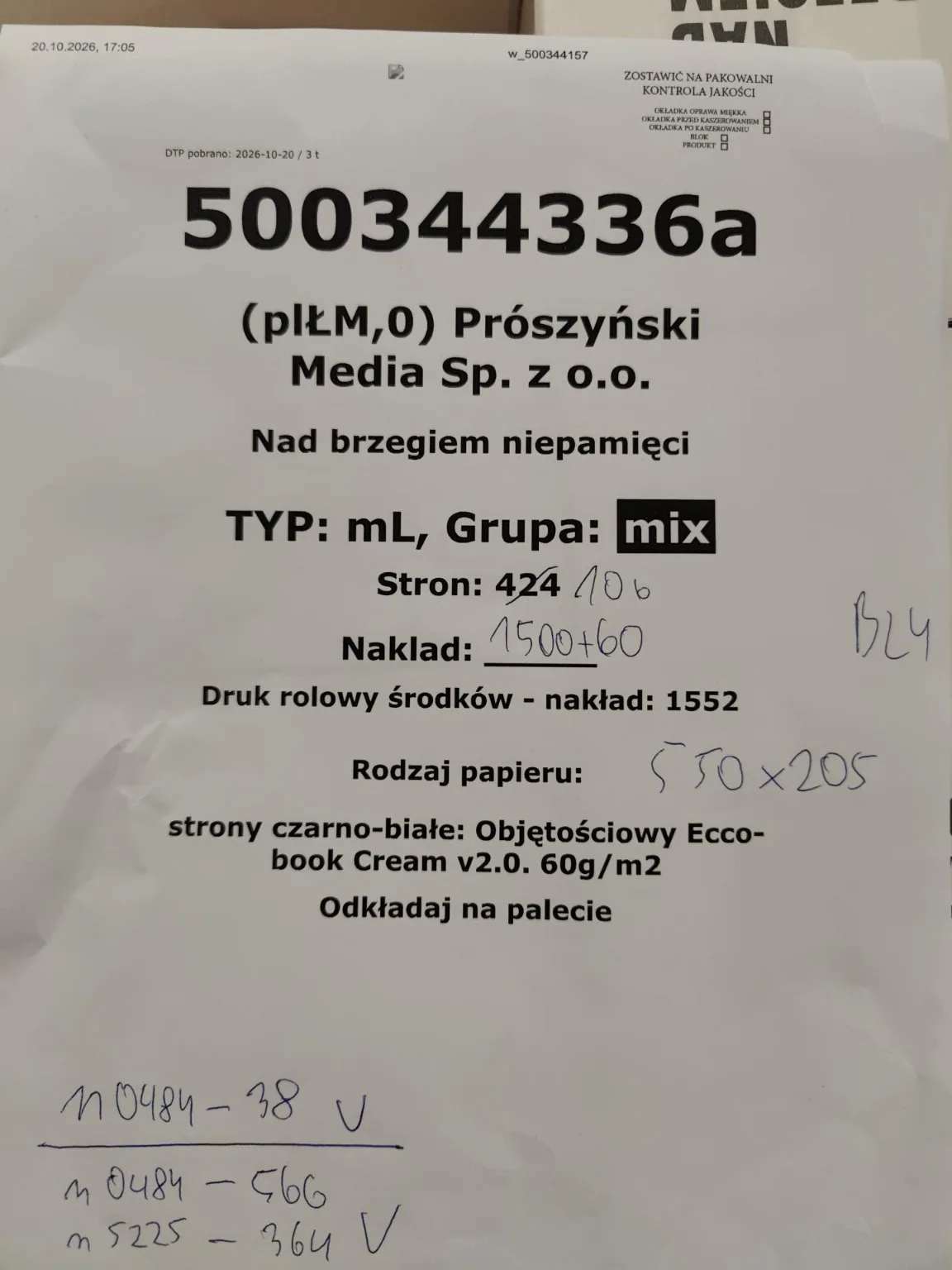

Karta przykładowa: 500344067a · wydawca Gaspien Publishing AB · oprawa t.Przykład z adnotacjami operatora, m.in. BL4, 550 × 205.
Jak odczytywać pola karty?
Pole
Znaczenie
Numer zlecenia
Identyfikator pracy, np. 500344067a.
Pozycja
Najczęściej a (pozycja podstawowa). Jedno zamówienie może mieć kolejne pozycje: b, c itd.
Nazwa klienta
Firma lub wydawca, dla którego realizowana jest praca.
Tytuł książki
Nazwa publikacji umożliwiająca dodatkową identyfikację pracy.
Typ oprawy
Oznaczenie np. m, ms, t, mBK lub tBK.
Nakład
Ilość przeznaczona do produkcji; może uwzględniać zapas technologiczny.
Rodzaj papieru
Nazwa i gramatura papieru, na którym wydrukowano zlecenie.
Odkładanie
Wskazanie, czy bloki należy odłożyć na paletę czy wózek.
Przykład: w nakładzie 2056 sztuk może znajdować się 2000 sztuk podstawowych i 56 zapasu. Ręczne dopiski należy porównywać z danymi systemowymi. Jeśli są rozbieżności, trzeba je wyjaśnić przed rozliczeniem pracy. Skrót „mL” z jednej karty nie został jeszcze rozszyfrowany.
Licznik pracy — rozliczanie cięcia
Po pocięciu zlecenia z rolki należy wprowadzić wynik do firmowego systemu. Nasz etap produkcyjny ma nazwę „Cięcie po druku: Bookline”.

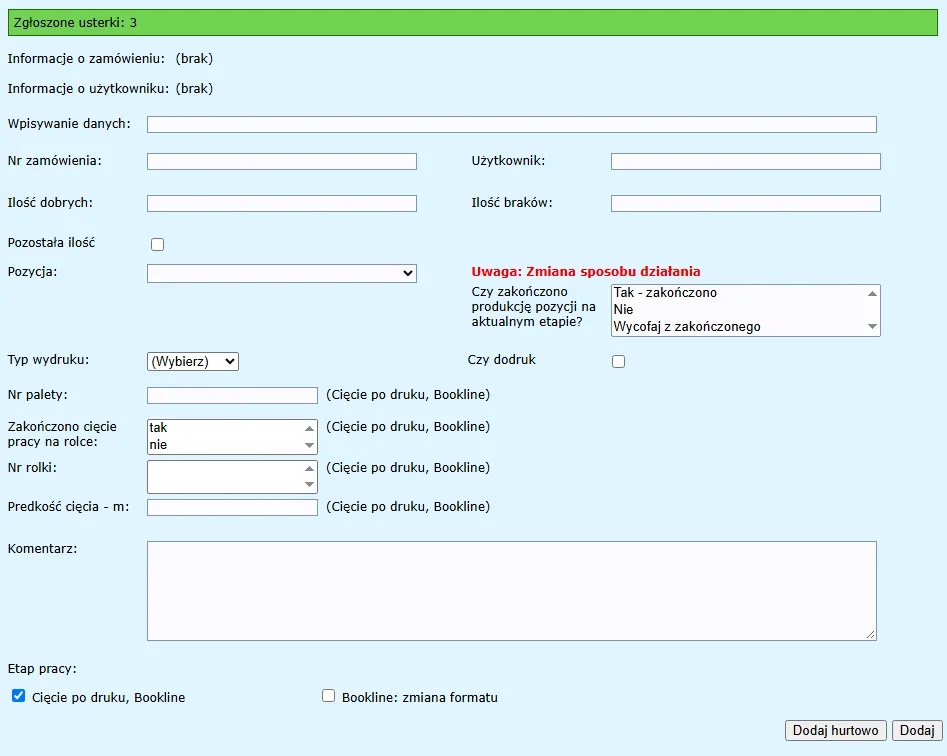

Formularz rozliczania zlecenia. Kliknij zrzut ekranu, aby go powiększyć.
Kolejność uzupełniania formularza
Wpisz numer zamówienia i kod pracownika. Po chwili system pobiera dane dotyczące zamówienia.
Obowiązkowo zaznacz „Cięcie po druku, Bookline” w sekcji „Etap pracy”. Zrób to po pobraniu informacji o zamówieniu. Dopiero po wybraniu tego etapu pojawiają się pozostałe opcje formularza potrzebne do rozliczenia cięcia. Nie pomijaj tego kroku.
Uzupełnij ilości. W „Ilość dobrych” wpisz liczbę prawidłowo przetworzonych bloków odłożonych na paletę lub wózek. W „Ilość braków” wpisz liczbę egzemplarzy uszkodzonych podczas tego etapu.
Wybierz pozycję zlecenia. Może to być a, b, c itd., zgodnie z kartą i danymi systemu.
Określ, czy zakończono całą produkcję pozycji na tym etapie. Wybierz odpowiednią odpowiedź przy polu „Czy zakończono produkcję pozycji na aktualnym etapie?”.
Wybierz typ wydruku: normalny, reklamacja, sygnalny albo proof.
Wpisz numer palety lub wózka, na który odłożono gotowe bloki.
Wybierz numer rolki, z której cięto tę pracę.
Wpisz prędkość pracy maszyny w odpowiednim polu licznika.
Opisz trudności i braki w komentarzu, jeśli wystąpiły. Wpis powinien jasno wyjaśniać przyczynę uszkodzeń lub nieprawidłowości.
Jeśli przed zleceniem zmieniano format, zaznacz „Bookline: zmiana formatu” i wybierz odpowiednie formaty z listy.
Najpierw wybierz etap „Cięcie po druku, Bookline”. Następnie przed zapisaniem sprawdź zgodność numeru zamówienia, pozycji, dobrych sztuk, braków, numeru rolki i miejsca odłożenia. Dane licznika powinny odzwierciedlać rzeczywisty wynik pracy.
Znaczenie najważniejszych pól
Pole licznika
Co wpisujemy
Nr zamówienia
Numer zlecenia z karty.
Użytkownik
Kod pracownika.
Etap pracy — Cięcie po druku, Bookline
Obowiązkowe zaznaczenie po pobraniu danych zamówienia. Umożliwia wyświetlenie pozostałych pól do rozliczenia pracy.
Ilość dobrych
Faktyczna liczba prawidłowo przetworzonych bloków.
Ilość braków
Liczba uszkodzonych egzemplarzy na etapie cięcia.
Pozycja
Pozycja zlecenia a / b / c itd.
Czy zakończono
Informacja, czy przetworzono cały nakład pozycji na tym etapie.
Typ wydruku
Normalny / reklamacja / sygnalny / proof.
Nr palety
Numer miejsca odłożenia: paleta lub wózek.
Nr rolki
Numer rolki, z której cięto zlecenie.
Prędkość cięcia
Prędkość pracy maszyny.
Komentarz
Przyczyna braków i ewentualne problemy.
Bookline: zmiana formatu
Zaznaczenie zmiany formatu i wybór odpowiednich formatów z listy.
02 · Planowanie i konfiguracja
Workflow i konfiguracja maszyny
Wybór kolejnej rolki, zrozumienie schematu łamania oraz kolejność działań od zlecenia do wpisu w liczniku.
Workflow — lista wydrukowanych rolek
Workflow służy do ustalania kolejności cięcia wydrukowanych rolek oraz sprawdzania, które prace oczekują na obróbkę. Wiersze mają kolory oznaczające priorytet; czerwony oznacza najwyższy priorytet.
Zasady korzystania z listy
Rozpoczynaj od góry listy — rolki tniemy w kolejności wynikającej z Workflow.
Uwzględniaj priorytety. Kolor wiersza informuje o kolejności. Czerwony wiersz oznacza pracę najpilniejszą.
Stosuj wytyczne przełożonego. Jeśli przełożony przekazał inną listę lub kolejność, obowiązują jego wskazania.
Przed cięciem porównaj zlecenie i rolę: identyfikator, papier, format i inne istotne dane.
Po cięciu rozlicz pracę w liczniku „Cięcie po druku: Bookline”.
Nie przypisujemy jeszcze szczegółowych znaczeń pozostałym kolorom wierszy. Potwierdzony jest kolor czerwony jako najwyższy priorytet. Nie należy zgadywać kolejności wyłącznie na podstawie pozostałych kolorów.

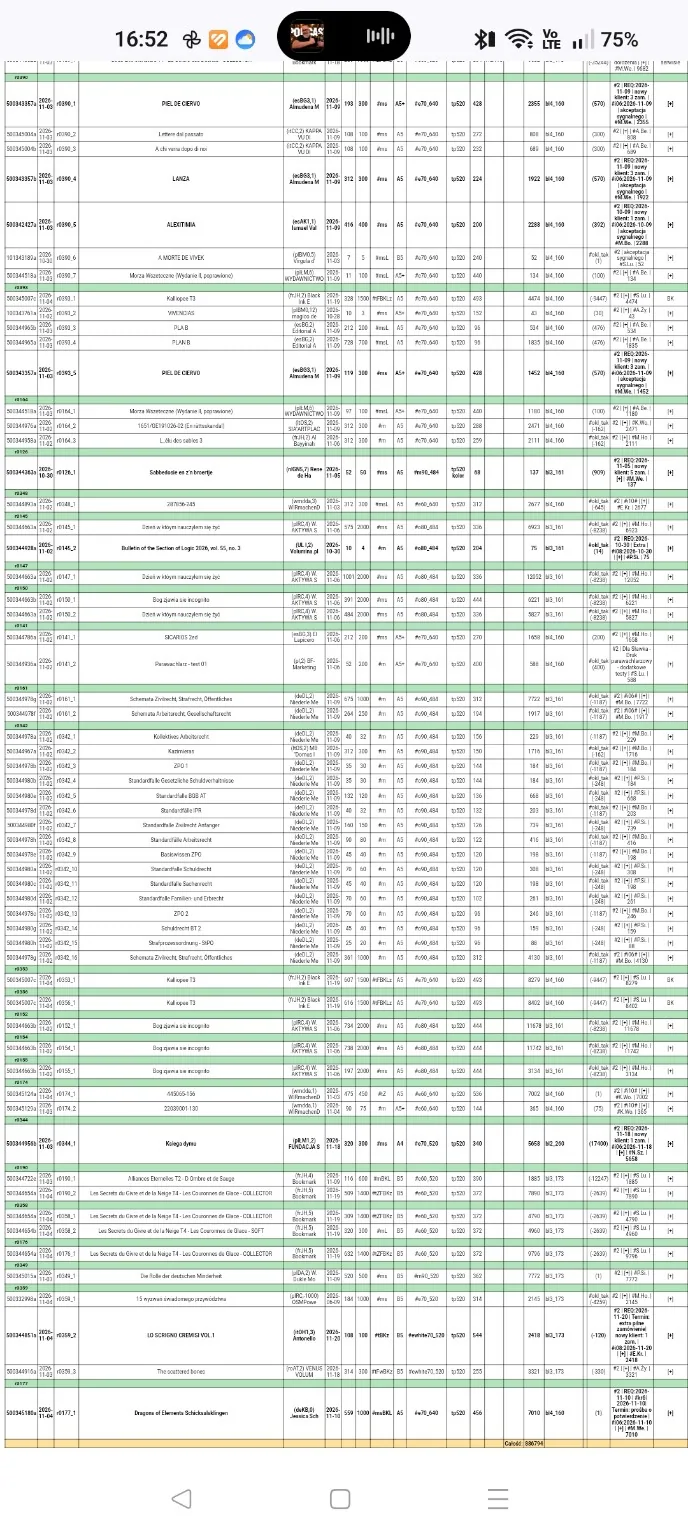

Zrzut ekranu wcześniej przekazanej listy Workflow. Kliknij, aby powiększyć.
Formaty Bookline — rozkład pasów na maszynie
Oznaczenie 2up, 3up lub 4up mówi, ile pasów książki mieści się na szerokości wstęgi. Liczba po podkreślniku to szerokość wstęgi w milimetrach. Kod BL2 / BL3 / BL4 odpowiada schematowi pracy z dwoma, trzema albo czterema pasami. Wymiary w tabeli są orientacyjnymi punktami odniesienia, a nie gwarantowanymi pozycjami dla każdego zadruku.
Strzałka ↑ = separator podniesiony (nieaktywny)Wszystkie wartości tabeli w mm
Jak czytać schematy?
BL2 — dwa pasy
Jeden aktywny separator przed pierwszym łamaniem. Pierwszy etap bez składania wstęgi (pełna szerokość). Drugi separator przed kolejnym łamaniem jest podniesiony. Drugi etap odpowiada szerokości jednego pasa.
BL3 — trzy pasy
Dwa separatory przed pierwszym łamaniem wyznaczają granice na szerokości jednego i dwóch pasów. Pierwszy etap odpowiada dwóm pasom, drugi jednemu. Separator przed drugim łamaniem jest podniesiony.
BL4 — cztery pasy
Przed pierwszym łamaniem aktywny jest jeden separator na połowie szerokości; drugi jest podniesiony. Pierwszy etap odpowiada połowie wstęgi. Przed drugim łamaniem aktywny jest separator na szerokości jednego pasa.
Dwa separatory przed pierwszym łamaniem poruszają się na wspólnej szynie, więc nie mogą być ustawione w tym samym miejscu. Pozycje aktywnych separatorów odnosi się do środkowej z trzech kresek znacznika na zadruku. Weryfikację i regulacje fizyczne wykonuje wyłącznie uprawniony pracownik zgodnie z instrukcją i zabezpieczeniami producenta.
Przebieg zlecenia — od rolki do rozliczenia
Ta lista pokazuje kolejność czynności i kontroli, które pracownik musi rozumieć. Nie jest instrukcją obsługi mechanizmów ani zastępstwem szkolenia stanowiskowego z bezpiecznego zakładania rolki i cięcia.
Sprawdź Workflow. Wybierz rolkę od góry kolejki lub zgodnie z wytycznymi przełożonego. Kolory wskazują priorytety — czerwony to najwyższy.
Zweryfikuj kartę zlecenia i rolkę. Sprawdź numer pracy, pozycję, kod papieru i gramaturę, szerokość wstęgi, format, długość książki, nakład oraz rodzaj oprawy. Wyjaśnij rozbieżności przed rozpoczęciem.
Rozpoznaj właściwy schemat Bookline. Na podstawie formatu ustal, czy jest to BL2, BL3 czy BL4 i jakie jest ułożenie pasów oraz etapów łamania. Korzystaj z zakładki „Formaty i układ wstęgi”.
Przygotowanie i założenie rolki. Czynności przy odwijaku UW7, prowadzeniu wstęgi i elementach ruchomych wykonuje wyłącznie przeszkolona osoba według procedury zakładowej i instrukcji producenta. Ta strona nie opisuje manipulowania mechanizmami.
Sprawdzenie konfiguracji. Przed cięciem potwierdź wymagany format i długość cięcia oraz zgodność zadruku ze znacznikami rejestracji. Ustawienia z tabeli są wartościami orientacyjnymi.
Kontrola jakości po rozpoczęciu cięcia. Zweryfikuj poprawność formatu, kompletność bloków i jakość odkładania. W razie niezgodności postępuj według procedury zakładowej; nie wykonuj samodzielnie regulacji przy pracującym mechanizmie.
Odłóż gotowe bloki. Wybierz właściwą paletę albo wózek zgodnie z formatem i głównym rodzajem oprawy. Papier nie decyduje o grupowaniu; oddziel różne zlecenia tekturową przekładką. Dodruki oraz SYG / SYGNALNY trafiają na BL1 lub BL2.
Rozlicz pracę w liczniku. Wpisz numer zamówienia i kod pracownika, poczekaj na dane zamówienia i obowiązkowo wybierz „Cięcie po druku, Bookline”. Dopiero wtedy pojawią się pozostałe pola.
Uzupełnij wynik rzeczywisty. Wpisz liczbę dobrych i braków, pozycję, status zakończenia nakładu, typ wydruku, numer palety/wózka, numer rolki i prędkość. Opisz przyczynę braków; jeśli zmieniano format, zaznacz „Bookline: zmiana formatu”. Sprawdź dane przed zapisaniem.
Bezpieczne szczegóły zakładania rolki, uruchamiania cięcia, usuwania zacięć i wykonywania regulacji muszą wynikać z instrukcji UW7/PF7/CS6-HS/SD7-II oraz szkolenia na rzeczywistym stanowisku.
03 · Maszyna
Hunkeler Bookline

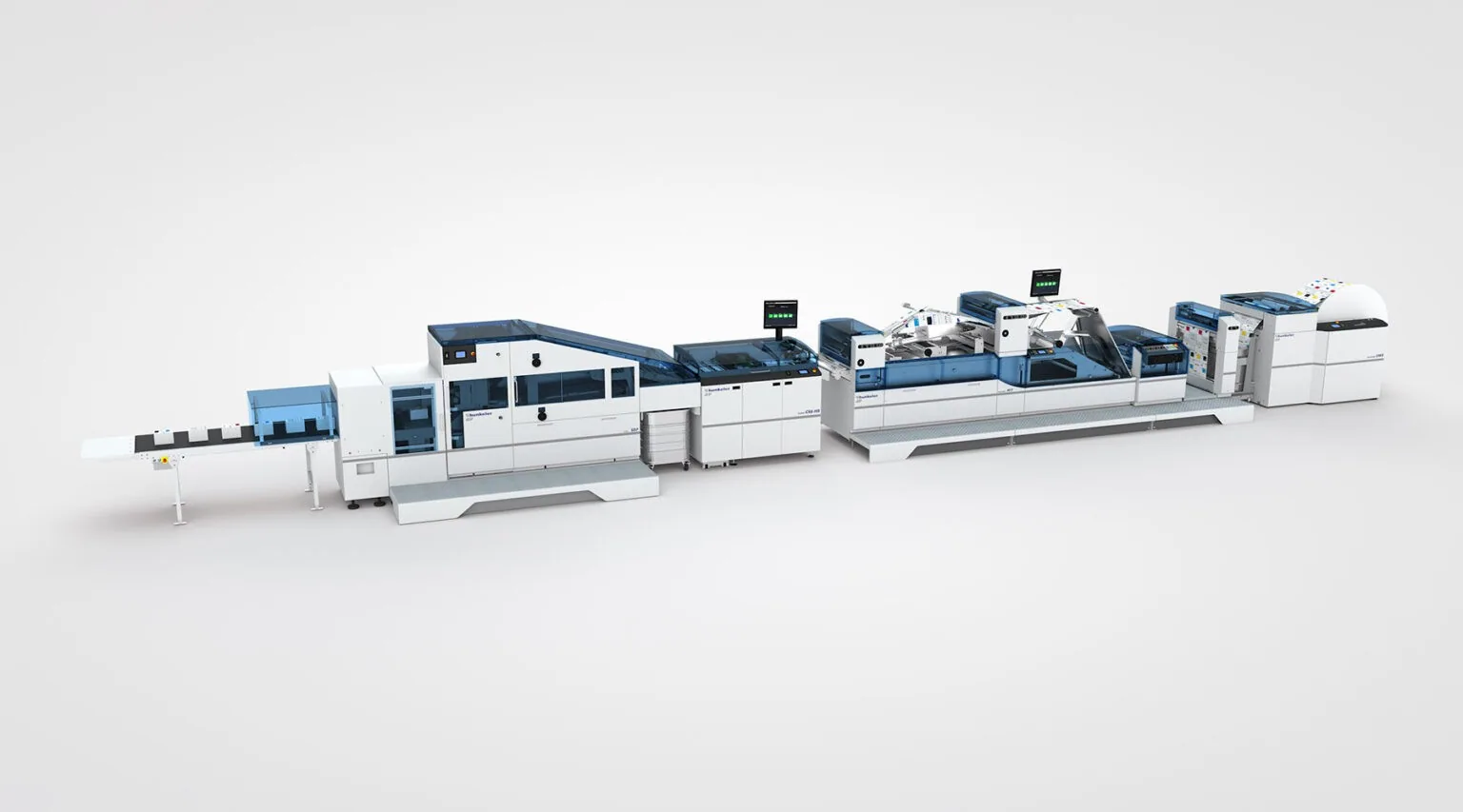

Wybierz moduł linii, a następnie klikaj elementy jego ekranu, aby przeczytać, do czego służą. Wyświetlacze służą wyłącznie do nauki — nie symulują działania maszyny.
